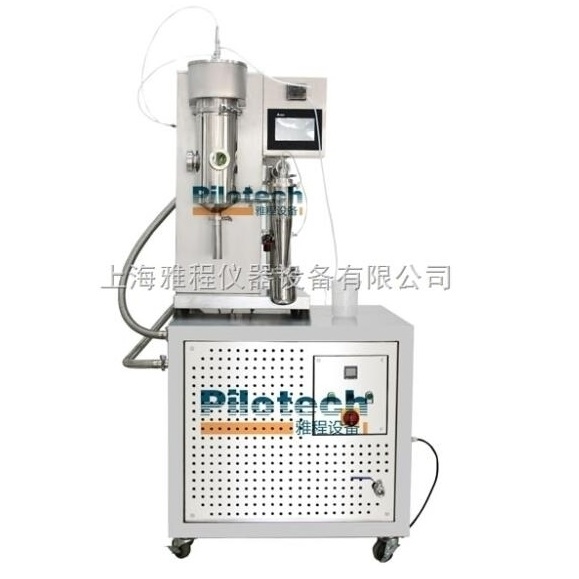

微型有机溶剂喷雾干燥机通过雾化、热交换和分离回收的协同作用，将含有机溶剂的液态物料转化为干燥粉末，同时实现溶剂的高效回收。其核心工艺原理如下：
一、雾化阶段：液态物料分散
高压雾化技术：通过高压泵(压力范围5-20 MPa)将液体物料压入喷嘴，利用液流与喷嘴内壁的摩擦力形成旋涡，在出口处因压力骤降而破碎成雾滴。典型雾滴粒径为10-100 μm，可通过调节压力和喷嘴结构(如旋流式、离心式)控制粒径分布。
离心式雾化器：电机驱动雾化盘高速旋转(转速10,000-30,000 rpm)，液体在离心力作用下沿盘面铺展成薄膜，并在边缘处撕裂成雾滴。该方法适用于高粘度物料(如聚合物溶液)，雾滴粒径均匀性优于压力式喷嘴(D50偏差<5%)。
二、干燥阶段：热交换与溶剂蒸发
热风干燥：雾化后的液滴进入干燥塔，与加热后的惰性气体(如氮气)逆流或并流接触。氮气提供热量使液滴中的有机溶剂迅速蒸发(仅需数秒受热)，液态物料转化为固态粉末。
惰性气体保护：氮气环境隔绝氧气，避免有机溶剂与氧气接触，降低燃爆风险，同时防止热敏性物料因高温氧化或分解。
三、分离与回收阶段：粉末收集与溶剂回收
粉末收集：干燥后的粉末通过旋风分离器或袋式过滤器与废气分离，收集得到成品。
溶剂回收：含溶剂蒸汽的氮气进入冷凝回收装置，溶剂蒸汽被冷凝成液态后回收再利用，净化后的氮气重新加热进入下一轮循环，形成闭路循环系统。
四、密闭循环系统的核心组件与协同作用
雾化器：压力式、离心式或气流式雾化器，功能是将液态物料分散为微小液滴，确保雾化均匀性，直接影响干燥效率与粉末粒径分布。
干燥塔：密闭腔体，内部设计优化气流分布，确保液滴与热氮气充分接触，功能是提供干燥环境，实现溶剂快速蒸发与物料固化。
加热与冷却系统：加热器将氮气加热至适宜温度(根据物料特性调整)，提供干燥所需热量；冷凝器将溶剂蒸汽冷凝为液态，实现溶剂回收，同时降低氮气温度以循环使用。
分离与回收装置：旋风分离器/袋式过滤器分离干燥粉末与废气，确保粉末收集率；溶剂回收罐储存回收的有机溶剂，供后续生产循环使用。
五、应用场景
微型有机溶剂喷雾干燥机广泛应用于化工、制药、食品等领域，如制药中的抗生素、疫苗载体、中药颗粒干燥，化工中的催化剂、陶瓷粉体、染料干燥等。
